OPV

OPV 개조를 할 것이다...

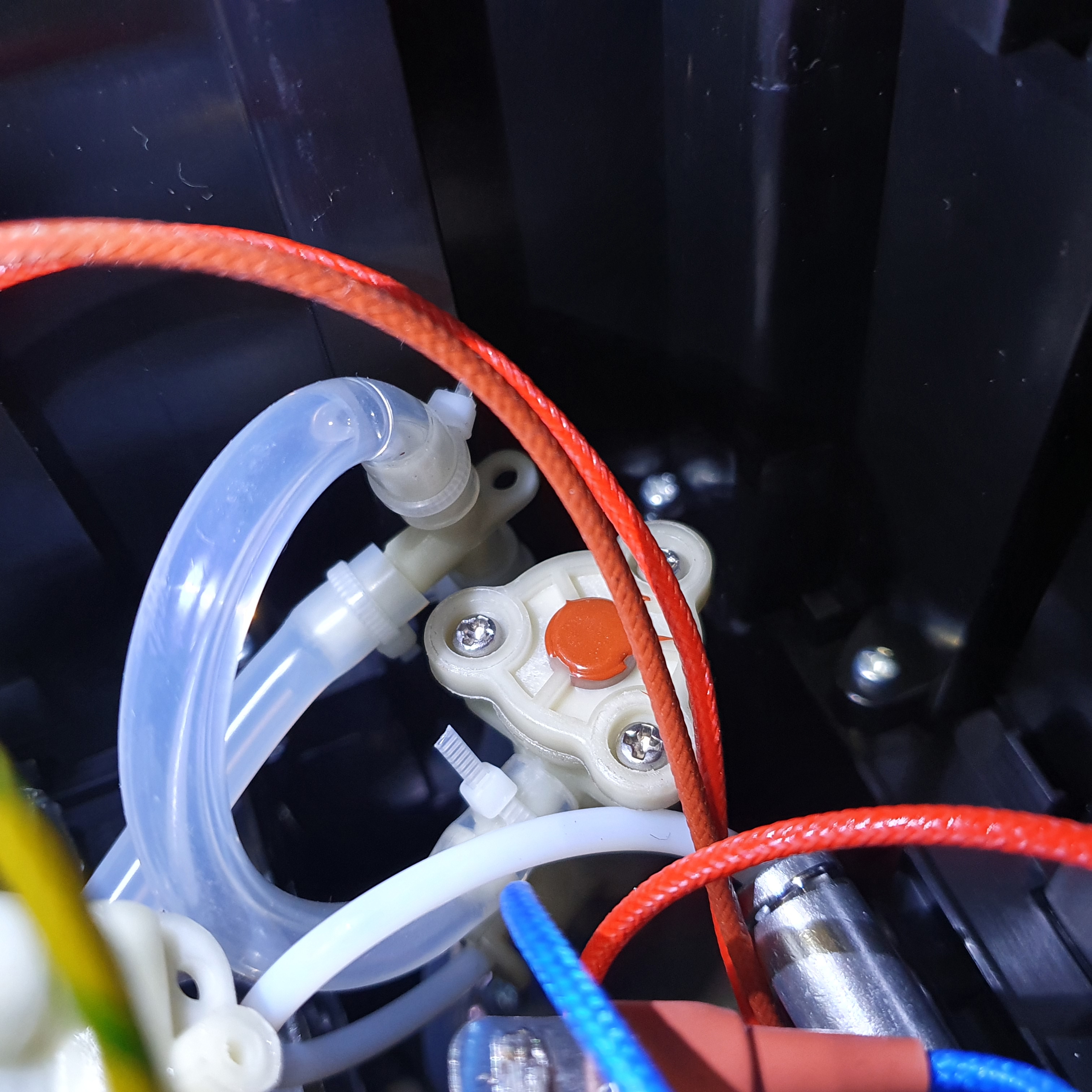

윗 뚜껑을 따서 보면 빨갛게 뭔가 칠해진 저것이 Safety valve다.

펌프에서 지나친 압력이 발생했을 때 압력을 빼주는 역할을 한다.

곧 Over Pressure Valve(OPV) 임.







이걸 뺴려면 일단 호스를 분리한 다음 살살 돌려 빼야하는데 호스를 완전히 빼지 않으면 빼기가 좀 힘들다. (좌측)



왼쪽 스레드가 펌프랑 연결되고, 중간은 보일러로 가는 호스, 우측은 압이 높게 걸릴 경우 빠지는 경로이다.

CRM3605는 이 관이 기기 하단 물받이로 연결되어 있음.

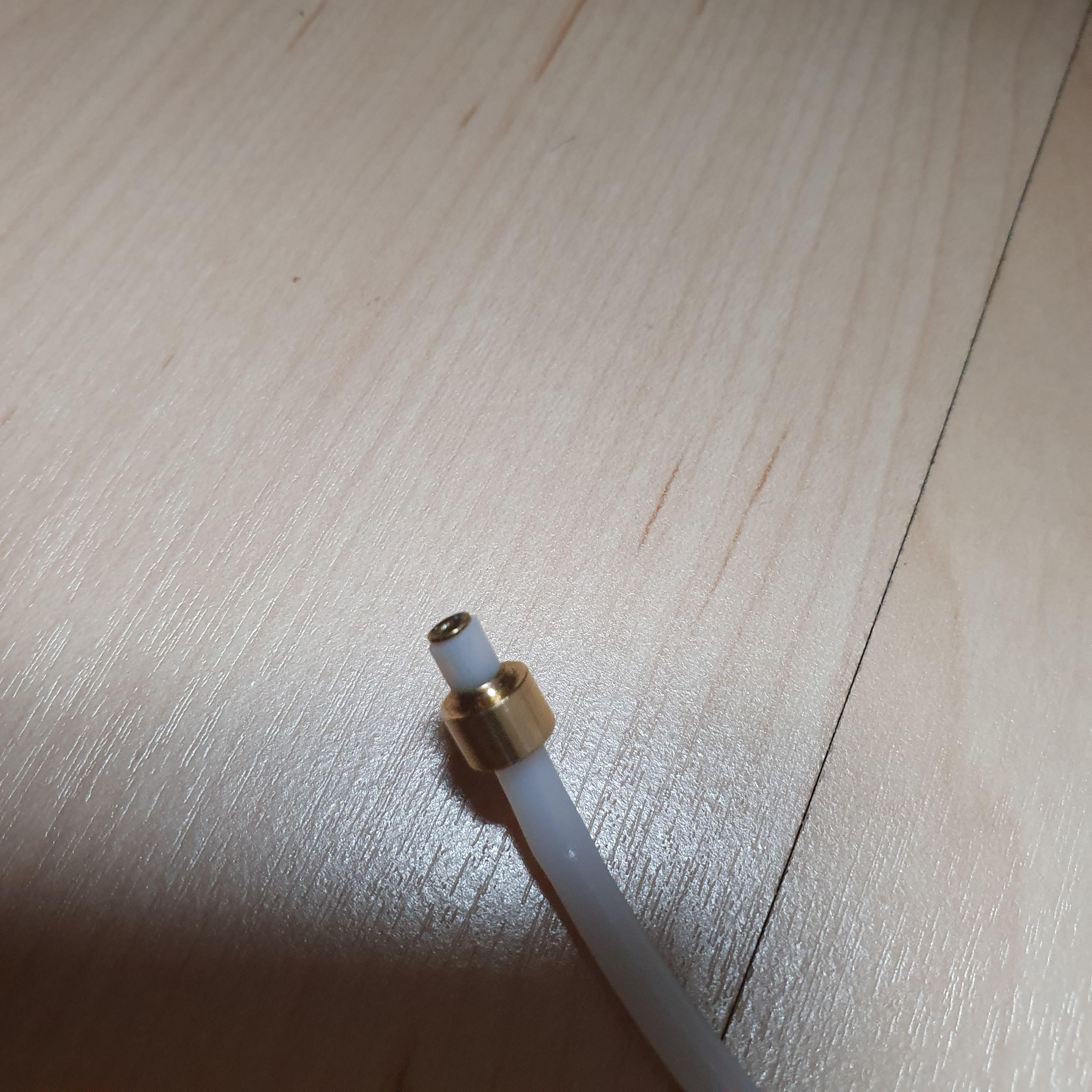

이 관은 고압이 분출되기 때문에 친절하게 물이 튀지 않는 구조로 되어있다.

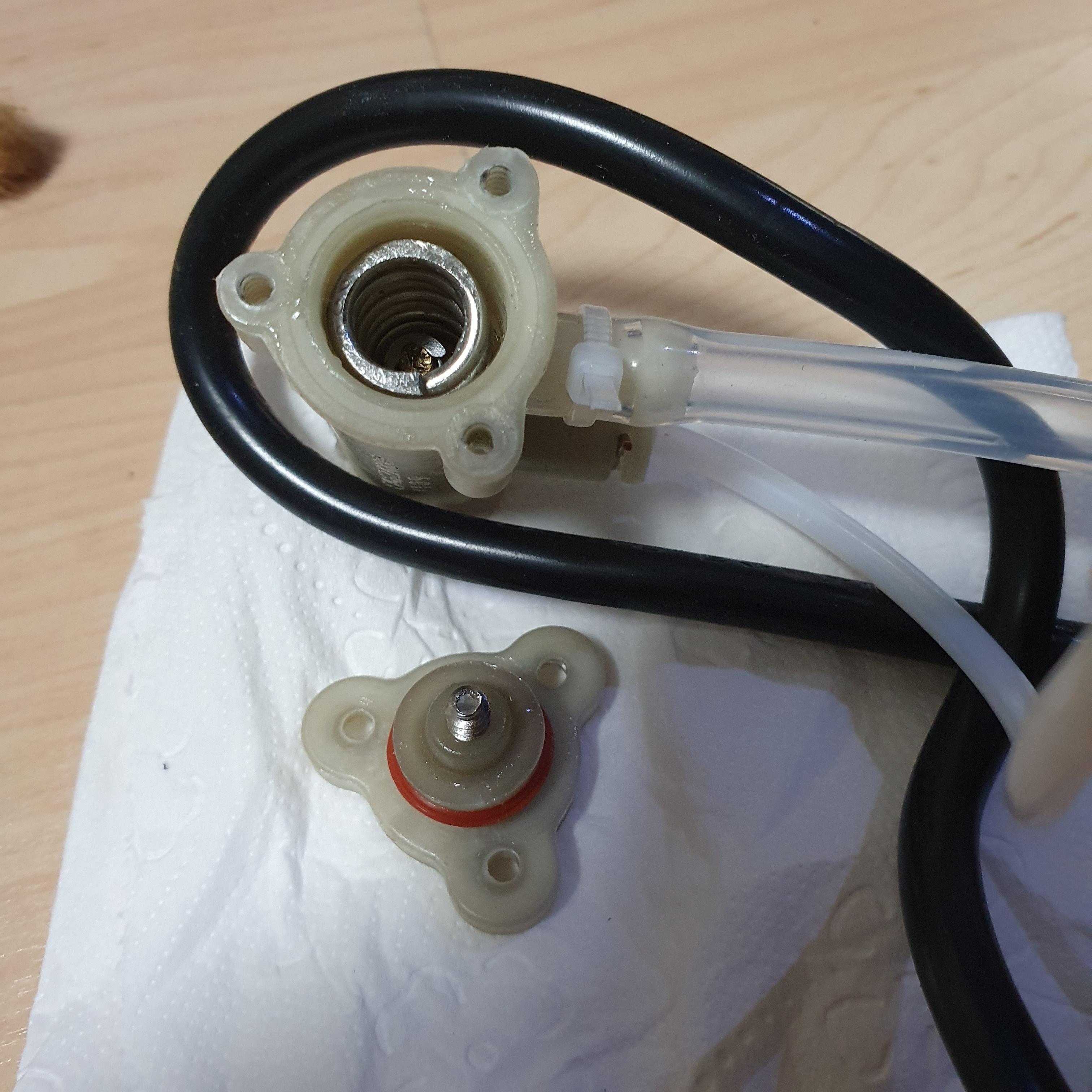

다 빼고다서 상단의 나사 3개를 돌려서 빼면 중앙에 스프링이 있는데, 이 스프링을 강하게 1~2회 눌러 스프링의 장력을 약하게 만들면 된다.



단, 초기 세팅은 15bar 정도인데 이를 10 bar 수준으로 맞추기 위해 스프링을 누르는 힘은 정해진 정도가 없기 때문에 잘못했다가는 10 bar도 안나오는 상황이 발생할 수 있으니 주의해야한다.

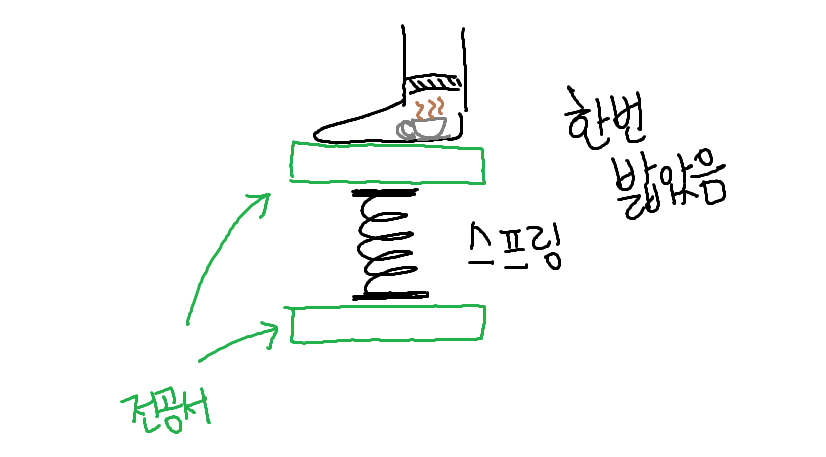

본인은 저 스프링을 꺼내서 위아래 책을 두고 1회만 눌렀다.





그럼 이렇게 된다.



youtu.be/3DEn-npKcxs



참고로 피팅 호스를 다시 끼우는게 너무 힘들 수 있다.





이 때는 피팅 호스가 끼워지는 곳의 고무 오링이 삐뚤지는 않았는지 확인해보고,



클립이 안끼워지면 사무실 클립을 잘라가지고 끼운 다음 안빠지게 휘어놓길 추천한다.







ㅡ 추가

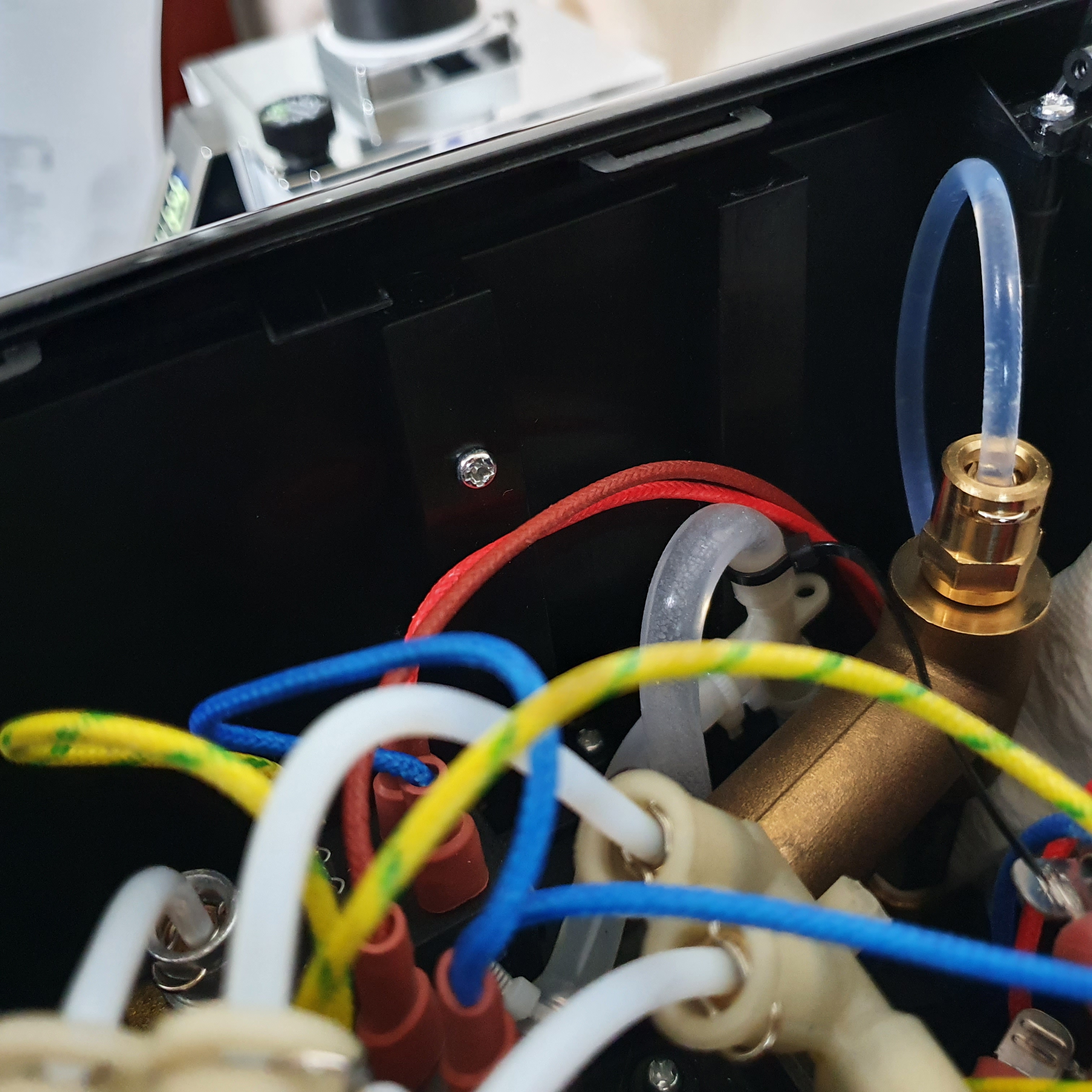

실제로 상업용 머신에서 사용되는 OPV를 달아보았습니다.

(Commercial) Brass adjustable OPV to CRM3605

최대 압력을 조정할 수는 있습니다만... 기존 satety valve와 큰 차이는 없습니다.



OPV 조절한다고해서 추출이 쉬워지고 그런건 아닙니다.
