안녕하세요.



PWM으로 가변압 추출을 하는 CRM3605를 소개하고자 합니다.



참고로 이 방법은 CRM3605 뿐만 아니라 바이브레이션 펌프를 사용하는 모든 기기에 적용 가능합니다.



개조를 성공한 사람들이 생각보다 정보 공유를 하지 않아서 제가 해봅니다;



읽기 전에 알아두어야 할 점이 있는데



(1) 깔끔한 설치를 위해서는 하우징을 뚫어야 한다.
(2) PWM 조작이 생각보다 힘들다.
    0-100% 보다는 50-100% 같은 범위를 가진 PWM을 구하면 더 나을 수도 있다.
(3) 작업이 생각보다 쉽다.
(4) 본 개조는 테스트용에 불과함



여기에서 사용한 PWM은 이것으로 그냥 국내에서도 쉽게 구할 수 있는 제품입니다.



저는 알리에서 샀는데 0.96달러 줬습니다만... 싼게 비지떡이더라고요.

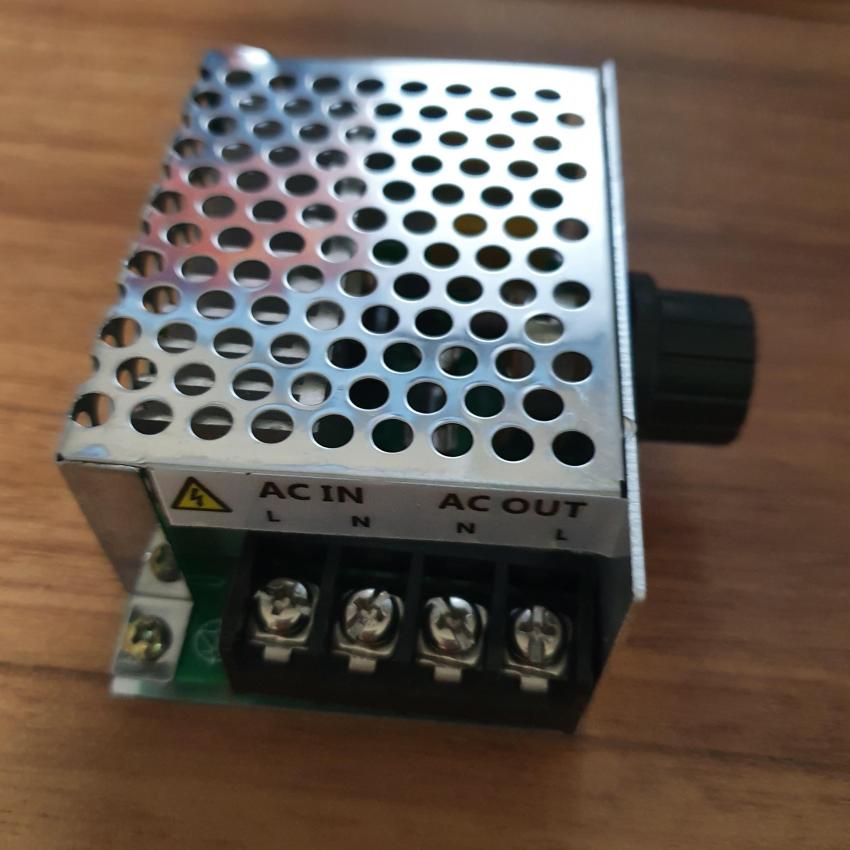

AC IN과 AC OUT단자가 있는데, 어려울 것 없이 펌프에 연결된 파워를 여기 AC IN에 꼽고 AC OUT과 펌프를 연결하면 됩니다.



매우 간단한 작업이고 펌프 교체보다 쉽지만 예쁘게 처리하는게 매우 어렵습니다.



하우징도 저렇게 노출된 0.96달러짜리라서 잘못하다가는 황천길을 갈 수 있으니 주의.



모든 작업간에는 반드시 전원케이블을 분리하시고 테스트할 때에도 주의하시기 바랍니다.







준비물은 전원선, 터미널 (능력자라면 없어도 됨) 그리고 PWM이 끝입니다.



저는 전원선을 사는걸 깜빡했으므로 여기서는 패시브 스피커의 무산소 동선을 사용하였습니다.



우선 펌프 -> PWM 과 전원 -> PWM을 연결하기 위해 터미널 작업을 해줍니다.



전원 케이블을 벗겨봤다면 매우 쉬운 작업입니다.

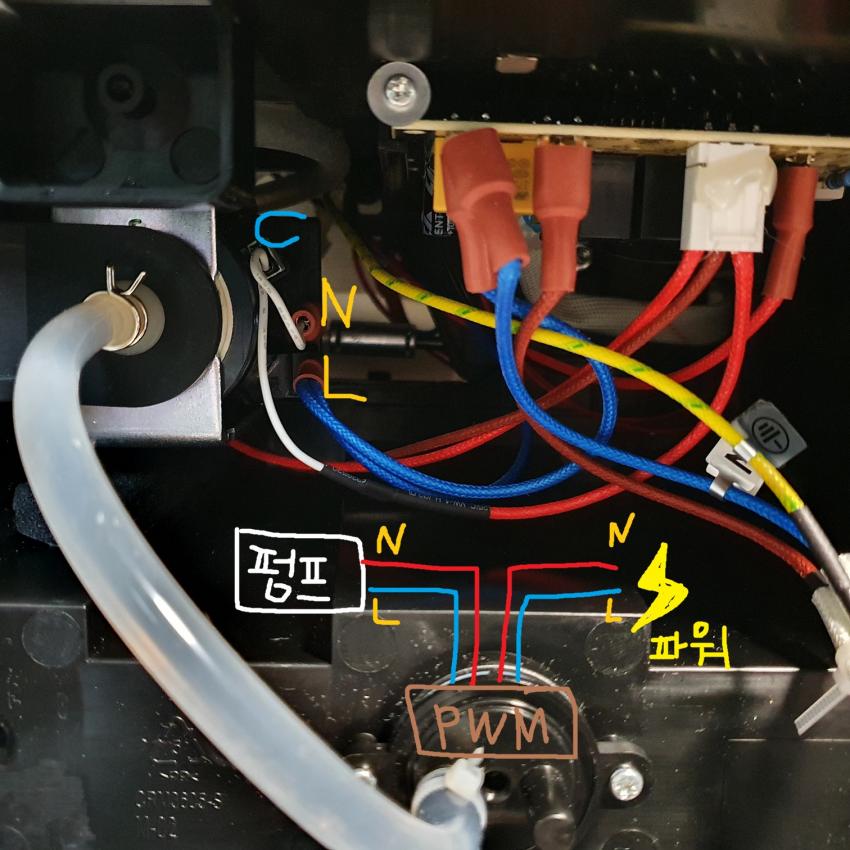

쉽게 말해서 위와 같은 구조가 되겠습니다.



AC전원은 + -가 없지만 대충 꼽아도 된다고 하면 불안할 수 있으므로 빨간선을 N, 파란선을 L로 하겠습니다.

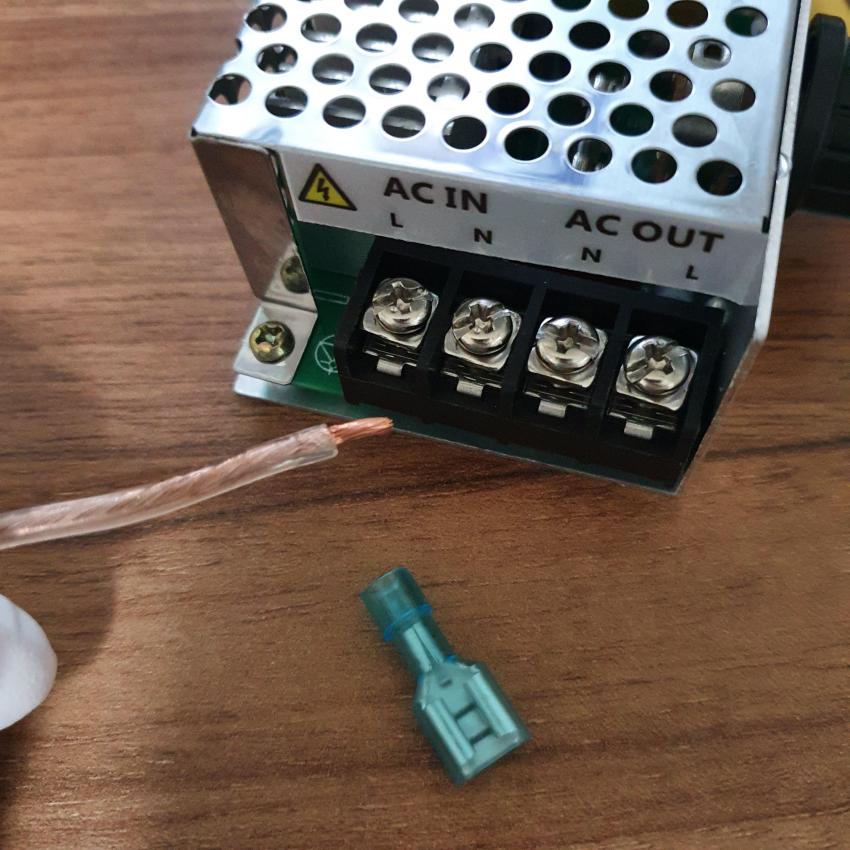

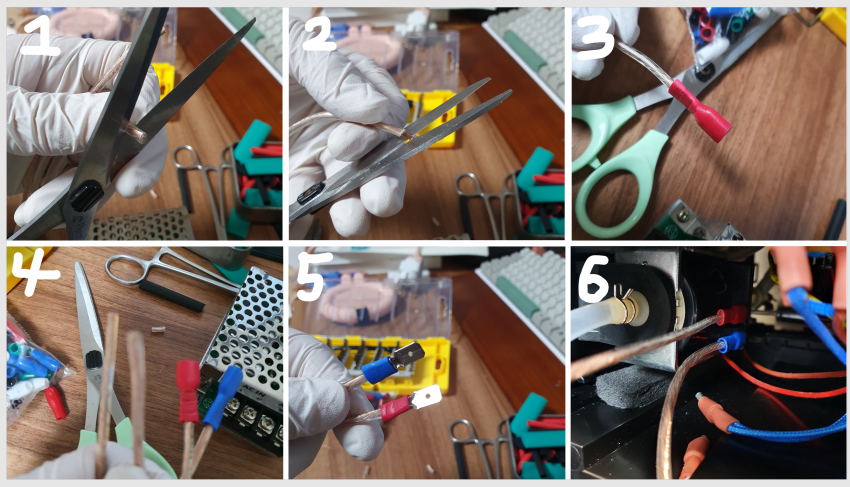

위 그림에서 1번->2번처럼 피복을 벗겨내고, 3번, 4번, 5번처럼 터미널을 꼽고, 케이블을 넣은 부분을 니퍼 등으로 강하게 조여주면 됩니다.



케이블 길이는 적당히 길게 시작하고 나중에 예쁘게 정리할 때 자르면 됩니다.



총 4가닥의 케이블이 있어야하고 2가닥은 male 터미널을, 나머지 2가닥은 female 터미널을 케이블마다 한쪽에만 달아줍니다.



한쪽에만 다는 이유는 PWM과 연결할 때는 굳이 터미널이 필요 없이 때문입니다.



female 터미널을 연결한 케이블은 6번 그림처럼 연결해줍니다.

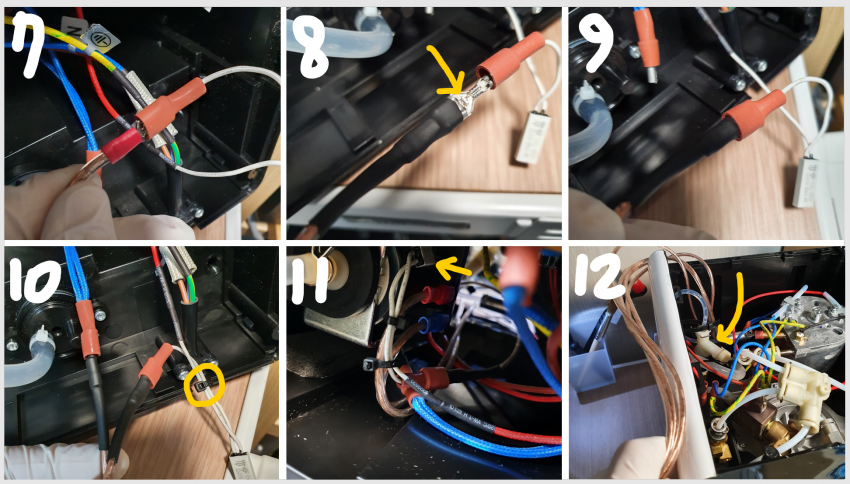

7번 그림은 male 터미널과 전원선을 연결하는 모습인데요,  저렇게 연결하고 끝내도 되는데 나저 수축튜브가 있어서 넣어줬습니다.



수축튜브 넣을 때 8번 그림의 화살표가 가르키는 곳에 체결을 푸는 눌림쇠가 있으므로 저걸 피해서 수축튜브를 덮어주도록 합시다.



10번 그림에서 하얀색 콘덴서(?) 선이 약해보여서 케이블타이 묶어줬습니다.



전체적으로 정리할 때 전원 -> PWM으로 가는 케이블에 달린 하얀 콘덴서를 그림 11처럼 원래 위치에 넣어주면 정리가 나름 깔끔해집니다.



12번 그림처럼 케이블을 적당히 빼줍니다.

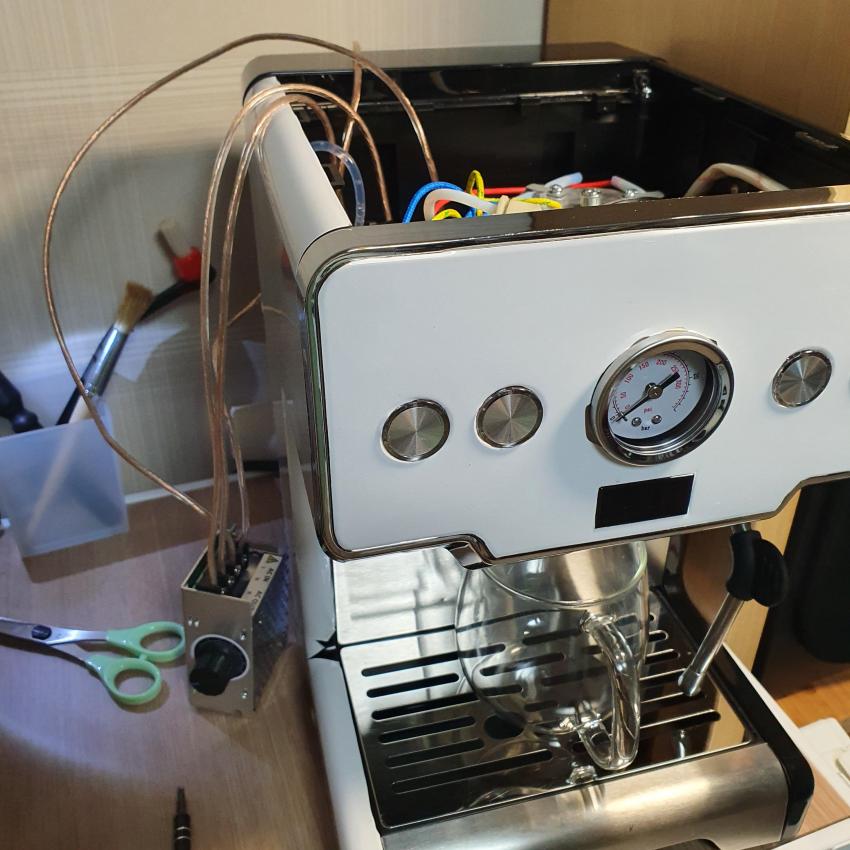

여기서부터는 본인이 어떻게 구상하냐에 따라 하우징을 뚫을 수도 있으니 알아서하면 됩니다.

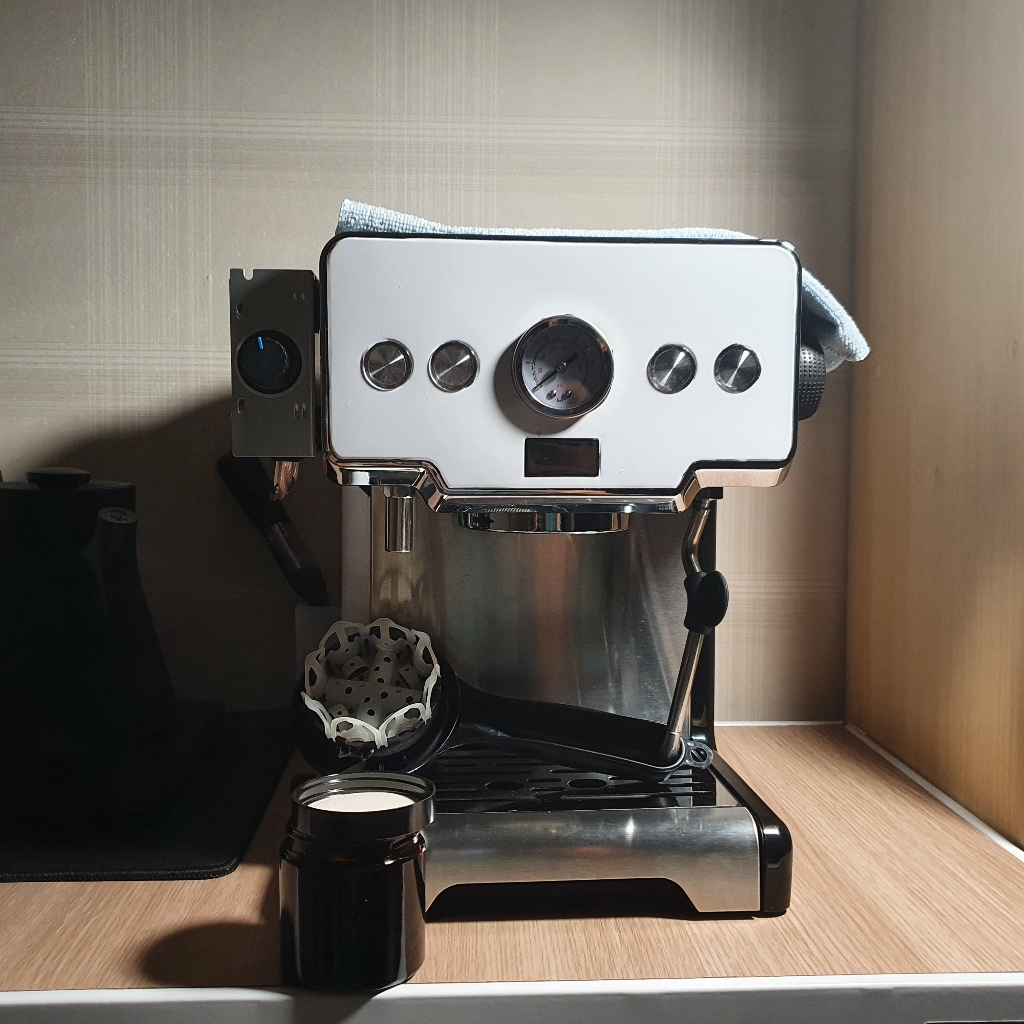

완성했네요.



테스트용이라 비주얼도 처참하고 랩핑지도 뜯었다가 다시 붙이느라 늘어난 곳을 절단한 모습도 보입니다 ㅜㅜ



하우징 꼭 신경써야겠습니다.

(하우징 수정)





일단 추출해봐야겠죵?

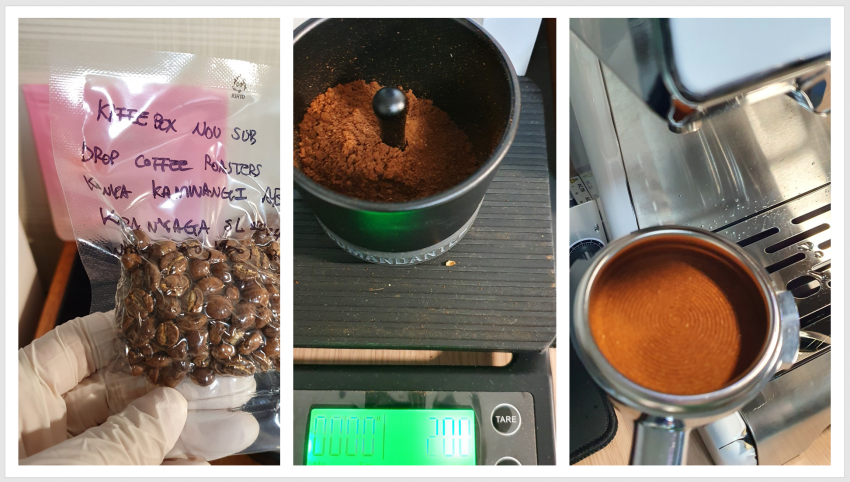

오늘 실험을 도와줄 원두는 나눔받았던 카박의 케냐입니다.



20그람, 템핑은 약하게 했고 (도징량이 딸려서..) 이 배전도의 원두를 20그람 추출하면 보통 폭포수가 떨어졌습니다.



가변압으로 압력을 줄일 수 있는가 테스트하기 위해 이렇게 세팅했습니다.



보통 중배전정도 추출할 때는 22그람 넣어서 추출했습니다.



youtu.be/Sf_MSQNJymY





성공~~



번외 : 가변압 물 흘리기 테스트



youtu.be/yJhKqNfw_p8



추출을 해놓고 PWM으로 펌프를 꺼놓다가 갑자기 켜면 물 온도가 높아서 증기가 나오는걸 볼 수 있는데 이건 보일러 체류 시간이 길어지기 때문에 나오는 현상입니다.



따라서 온도가 더 높게 나올 수도 있겠네요. 혹은 안정적으로 나온다거나..



일단 결론은 PWM 잘 되는데 좀 괜찮은 PWM을 사길 추천합니다.





참고) 제가 가진 PWM은 다이얼 75에서 약 3-4바, 80에서 6-7바 정도입니다.

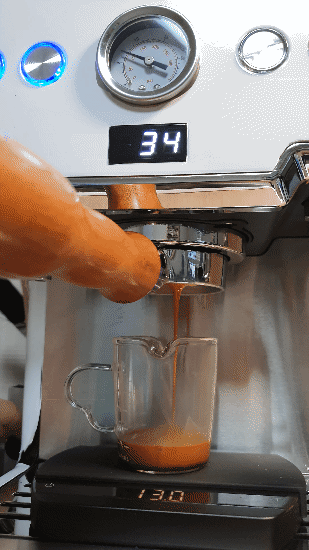

약중배전(?)급 원두 가변압 추출 시연

IMS 릿지리스 26바스켓으로 추출하면 폭포수 흐르던 CRM3605가 맞나 싶네요.
